AB EVAK und Ruf Interface
Produkte > EVAK Interface

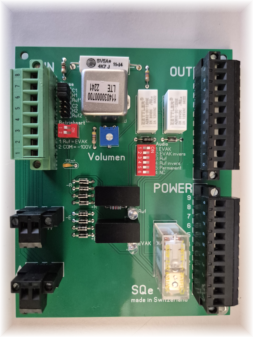

SQe – EVAK/Ruf 100V/NF Interface, AB
12V bis 60V Schaltspannung (selbst erkennend)Das EVAK AB Interface ist auf der neusten Technik aufgebaut und unterstützt eine echte AB Lautsprecher Verteilung für Mieterbereiche. Die Steuerspannung ab der Zentrale muss nicht mehr ermittelt werden, es unterstützt alle DC-Spannungen von 12 bis 60V. Das interface unterstützt die direkte, wie auch die inverse Schaltweise. Es basiert auf der EN-Norm und kann daher für alle SSA- und ELA-Anlagen eingesetzt werden und ist kompatibel zu allen gängigen Marken.
- Unterstützt eine 100V AB Verkabelung der Unterräume
- Unterstützt alle gängigen Schaltspannungen von 12 bis 60V DC
- Durch eine Absicherung der Schaltspannung, ist der Einsatz auch in einem BusSystem sichergestellt.
- Nebst dem Alarm (EVAK) Steuerung, unterstützt das Interface auch zwei RufSignalsteuerungen für die Linie A oder B.
- Die Linie A oder B kann für weitere Signal und Schaltfunktionen konfiguriert werden.
- Enthält ein potentialfreien 100V/Line-Out Adaption. Das Line-Out Signal kann mit einem vorhandenen Trimmpotentiometer angepasst werden.
- Das Line-Out Signal ist auf Wunsch schaltbar und kann per DIP-Switch eingestellt werden.
- Es steht ein potentialfreier Signalschaltkontakt für die Funktionen EVAK und Ruf zur Verfügung.
- Für die EVAK-Schaltung steht ein Lastrelais mit zwei Umschaltkontakten zur Verfügung. Damit können 240V Netzspannungen oder 100V Lautsprechersignale geschaltet werden.
- Die Schaltfunktionen Alarm (EVAK) und Ruf können zusammengeführt werden, ohne dass eine Rückspeisung auf den Bus erfolgt.
- Die Schaltspannungen sind gegen Verpolung gesichert.
- Die Schaltfunktionen werden mittels zwei LED angezeigt.
